Esse pequeno tutorial explica como coenctar um PC à um KVM HyperNode para habilitar o controle remoto do PC através da plataforma HyperManage. Clique na imagem para vê-la em tamanho ampliado.

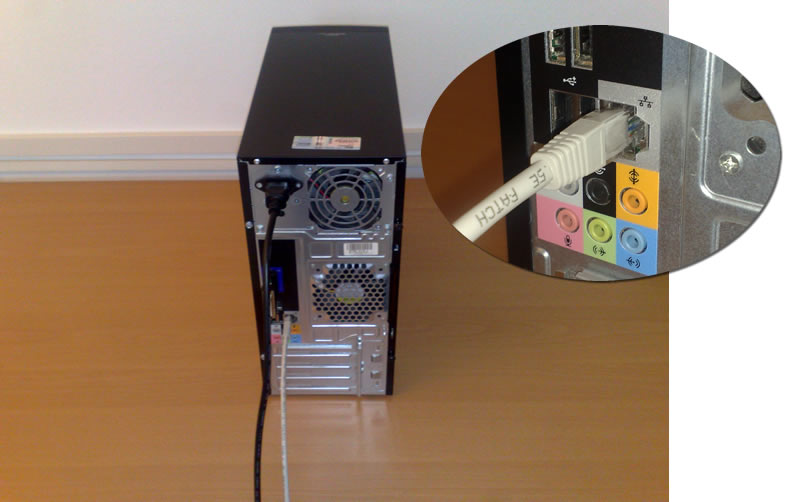

Localize no computador o cabo de rede, o conector do monitor e uma porta USB livre:

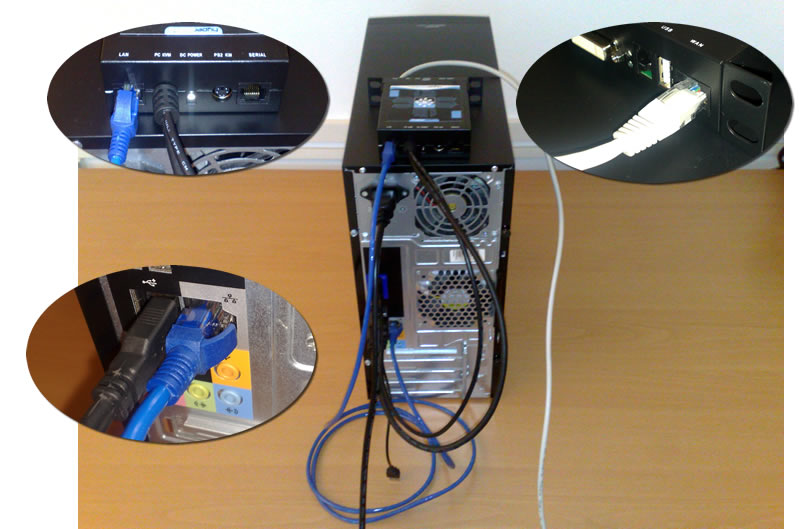

Desconecte o cabo de rede do computador e conecte-o à porta WAN do HyperNode.

Use um cabo de rede direto para conectar a porta LAN do HyperNodeKVM ao PC. Desse modo, o HyperNode KVM estará conectado de maneira "pass-thru" ao computador usando seu switch gigabit embutido.

Conecte o cabo de video ao adaptador de video docomputador. Use o conector adequado (DVI, VGA).
Conecte o cabo USB em uma porta USB livre do computador. Isso dará a energia necessária ao funcionamento do HyperNode e irá emular o teclado e mouse remotos.
Se o computador não suprir o consumo de energia necessário ao HyperNode, uma fonte de alimentação externa será necessária.


Registre o HyperNode KVM no servidor HyperManage usando a ferramenta de instalação de HyperNode.
Através do assistente de instalação HyperNode ou usando a interface WEB do HyperManage, você poderá configurar os seguintes serviços para o PC (baseado nos serviços adquiridos):

• Conexão KVM remota
• Controle Remoto de Energia, usando fonte de alimentação externa opcional, para atuar remotamente no controle de energia do equipamento
• Monitoramento, instalando-se o service InfraMonitor (disponível somente para SO Windows)
• Acesso a serviços de aplicações do servidor (VNC, RDP, SSH, HTTP, HTTPS, etc.)

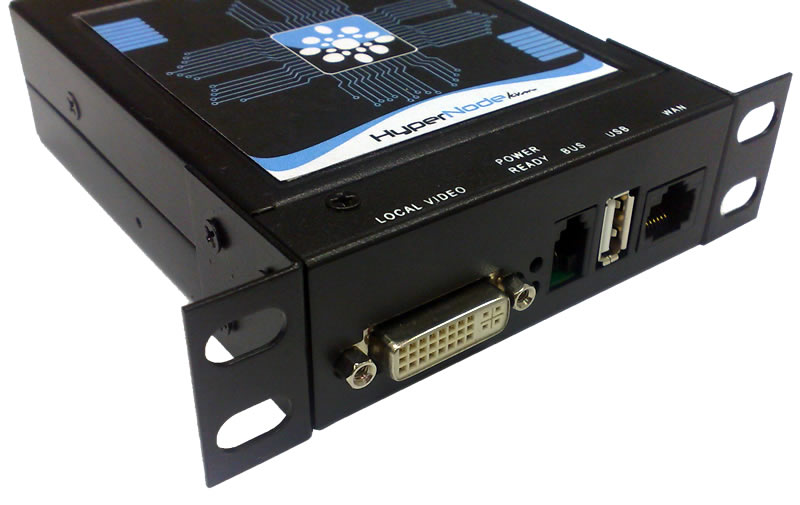

Se necessário, um monitor pode ser conectado localmente ao conector DVI passthru do HyperNode; em caso de conexão analógica, use um adaptador DVI-VGA.
Um teclado e mouse também podem ser conectados ao computador diretamente, através das entradas PS2 ou USB.


Naturalmente, qualquer tipo de computador ou servidor podem usar esse mesmo procedimento.
