Este pequeno tutorial explica como conectar um roteador Cisco 400 Series a um HyperNode KVM, para habilitar o controle remoto do roteador via a plataforma HyperManage. Clique em qualquer imagem abaixo para ampliar.

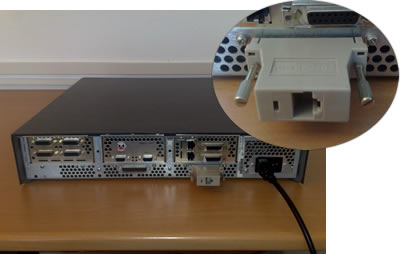

No roteador Cisco, localize a porta console serial:

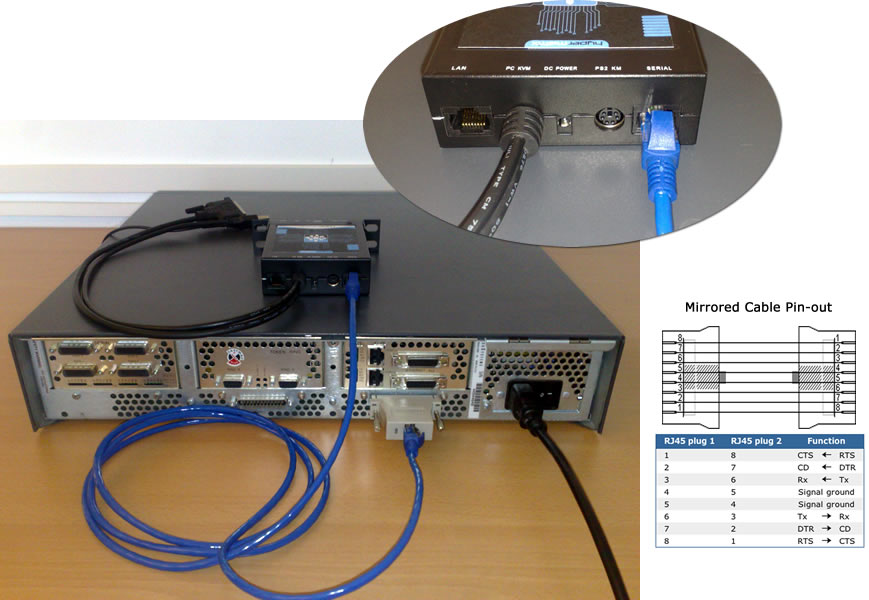

Conecte a porta console serial do Cisco na porta serial do HyperNode KVM usando um cabo de console Cisco ou um cabo RJ-45 espelhado:

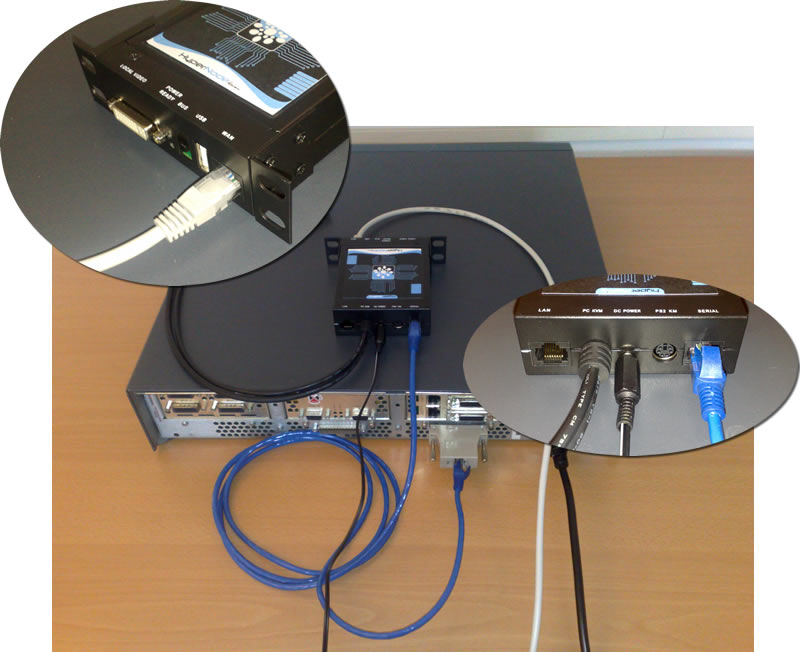

Conecte a porta WAN do HyperNode a rede do cliente, e libere o endereço ip do HyperNode para alcançar o servidor HyperManage. Conecte também a fonte do HyperNode no plugue “DC Power”:


Configure se necessario os IP do HyperNode KVM usando o utilitário HyperNode Installer.

Usando o acesso WEB do HyperManage, você poderá configurar os seguinte serviços para o roteador Cisco (baseado na lista de serviço que você assinou):

• Acesso console serial, com Autologin e gravação de sessão, para um acesso remoto seguro ao seu equipamento
• Monitoramento Serial, pra alarme pró-ativo
• Backup automático, para guardar automaticamente mudanças de configuração no servidor HyperManage
• Controle remoto de energia, com PDU externa opcional, para remotamente agir no fornecimento de energia ao seu equipamento
